Dron de compentencia para Grado 9º a Universidad

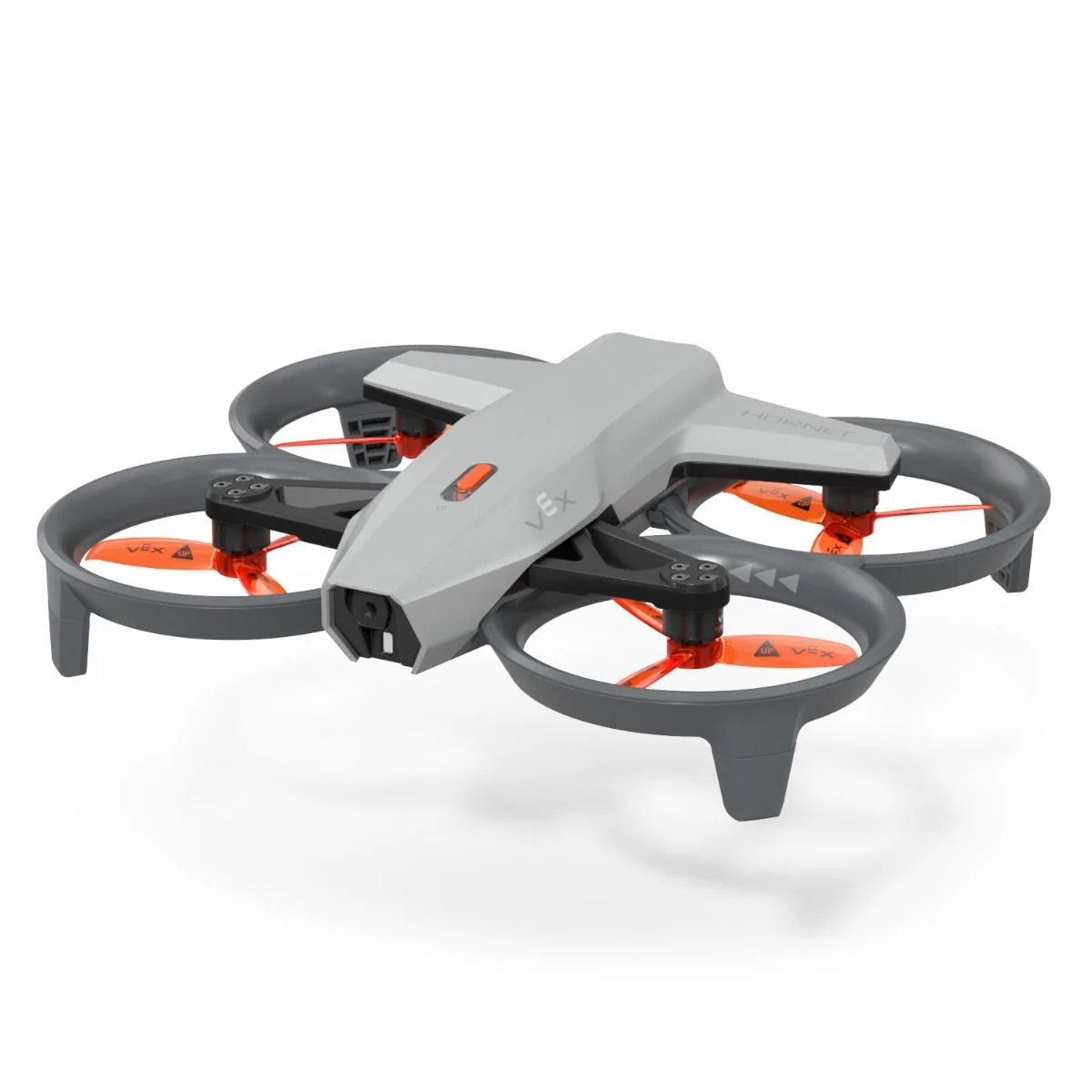

Dron de compentencia VEX AIR
El dron VEX AIR es una herramienta educativa avanzada diseñada para mejorar el aprendizaje STEM mediante la integración de drones en actividades y competencias en el aula, lo que permite a los estudiantes y educadores explorar la robótica, la tecnología y la aeronáutica.
Ofrece módulos de misión versátiles para diversas funciones, un sistema avanzado de doble cámara para una navegación precisa, un controlador de pantalla táctil con transmisión de video para transmisiones en vivo y datos de telemetría, y un conjunto integral de sensores para mejorar la navegación y la estabilidad del vuelo.
El dron y su controlador son totalmente programables utilizando bloques VEXcode, Switch, Python y una extensión de Microsoft Visual Studio Code.
El dron VEX AIR es una herramienta educativa de vanguardia diseñada para revolucionar el uso de drones en las áreas STEM.
Este dron se integra a la perfección en las actividades del aula y en escenarios competitivos, ofreciendo a estudiantes y educadores una herramienta práctica para explorar los principios de la robótica, la tecnología y la aeronáutica.
Basado en la sólida experiencia de VEX Robotics en robótica, VEX AIR no solo es revolucionario, sino también una plataforma para desarrollar habilidades esenciales para la Educación Profesional y Técnica (CTE).
• Módulos de misión
- Diseñado para versatilidad con módulos de misión intercambiables
- Los módulos se fijan a la parte inferior del dron.
- Habilitar funciones que incluyen interacción con objetos, recogida, transporte y entrega.
- Disponibles en varias formas: mecanismos pasivos, manipuladores motorizados, manipuladores de objetos magnéticos.
- Se intercambia rápidamente en caliente para alterar las capacidades operativas del dron.
• Sistema de cámara avanzado
- Cámaras duales para vuelos aéreos
- La cámara frontal ayuda a navegar alrededor de obstáculos.
- La cámara hacia abajo se alinea con los objetos del suelo para un seguimiento preciso del movimiento y el mantenimiento de la posición óptica.
- Detección AprilTag para la identificación y ubicación precisa de depósitos de suministros, zonas de entrega y zonas de aterrizaje
- Admite detección de color de objetos de largo alcance.
• Controlador de pantalla táctil con transmisión de vídeo
- Controlador de pantalla táctil de 5″ con transmisiones de vídeo en vivo de ambas cámaras
- Ayuda a la navegación, la interacción con objetos y los aterrizajes precisos.
- Superposición de datos de telemetría en transmisiones de vídeo para un mejor conocimiento de la situación
- Joysticks de calidad, botones asignables por el usuario
• Matriz de sensores
- Equipado con sensores para mejorar la navegación y la precisión de codificación.
- Telémetro orientado hacia adelante para detección y evitación de obstáculos
- Telémetro orientado hacia abajo para un posicionamiento vertical preciso
- Giroscopios y acelerómetros de última generación para un vuelo estable y controlado
- Sistema avanzado de gestión de batería para un cálculo preciso de los tiempos de vuelo restantes
• Codificación
- Programable mediante bloques VEXcode, Switch y Python
- Programación avanzada con la extensión Visual Studio Code de Microsoft
- Controla el vuelo, la navegación, los gráficos en pantalla y el sonido.
• Características de seguridad
- Equipado con conductos de hélice permanentes para mayor seguridad durante la operación.
Los laboratorios STEM de VEX Air se centran en el aprendizaje activo, las conexiones con el mundo real y la accesibilidad para todos los educadores.
- Conceptos clave:
- Introducción a los drones
- Principios del vuelo
- Seguridad y regulaciones
- Volar un dron a control remoto
- Comunicación de audio y vídeo
- Recopilación y análisis de datos
- Proyectos piloto y concursos
- Codificación y automatización de drones
- Proyectos y Concursos Autónomos
- Diseño adaptable: incluye lecciones “complementarias” que se integran perfectamente en los programas existentes o pueden ampliarse para un aprendizaje más profundo.
- Alineación de estándares: se alinea con los estándares de ciencias de próxima generación, los estándares de matemáticas y artes del lenguaje en inglés del núcleo común y los estándares de la Asociación de maestros de ciencias de la computación.
- Diferenciación: Apoya el aprendizaje de los estudiantes a su propio ritmo con un enfoque estructurado que garantiza un crecimiento continuo.
- Conexiones con el mundo real: vincula actividades con aplicaciones prácticas, preparando a los estudiantes para carreras en los campos de STEM y drones.
- Integración con VEXcode: Compatible con diversas plataformas, lo que garantiza experiencias de aprendizaje accesibles y consistentes. Incluye bloques, Python y bloques Switch para mejorar la toma de decisiones en programación. VEXcode es compatible con sistemas Windows, Mac, ChromeOS, Android y iPadOS.
- Soporte de la biblioteca VEX: proporciona documentación completa, que incluye guías, tutoriales y explicaciones, para ayudar a los estudiantes a resolver problemas de forma independiente y desarrollar confianza.
- Desarrollo profesional: respaldado por la plataforma de desarrollo profesional de VEX para ayudar a los educadores con la implementación, la gestión del aula y la evaluación.
Drone Físico
- Cumplimiento: Cumple con la Sección 889 ( más información )
- Tamaño: 190 mm (largo) x 220 mm (ancho)
- Peso: 249 g (máx.)
- Fuente de alimentación: Batería de polímero de litio de 7,4 V
- Motores: DC sin escobillas
- Protectores de hélice: Conducto de hélice permanente de 360 grados
Electrónica para drones
- Cámara frontal: vista de vuelo en primera persona.
- Cámara orientada hacia abajo: aterrizaje y detección de objetos.
- Detección óptica: color y AprilTags
- Vuelo: Estabilización de posición óptica y navegación.
- Inercial: Giroscopio y acelerómetro.
- Altitud: Telémetros inferiores para hasta 5 m de altitud.
- Obstáculos: Detección y evitación de obstáculos delanteros.
- Conectividad: WiFi de doble banda, Bluetooth y USB.
- Almacenamiento: 2 GB de almacenamiento para imágenes o vídeos.
- Seguridad del firmware: verificación del firmware impuesta por el hardware
Módulo de drones
- Módulo 1: Manipulación pasiva de objetos.
- Módulo 2: Manipulación de objetos motorizados.
- Módulo 3: Recogida y entrega de objetos magnéticos.

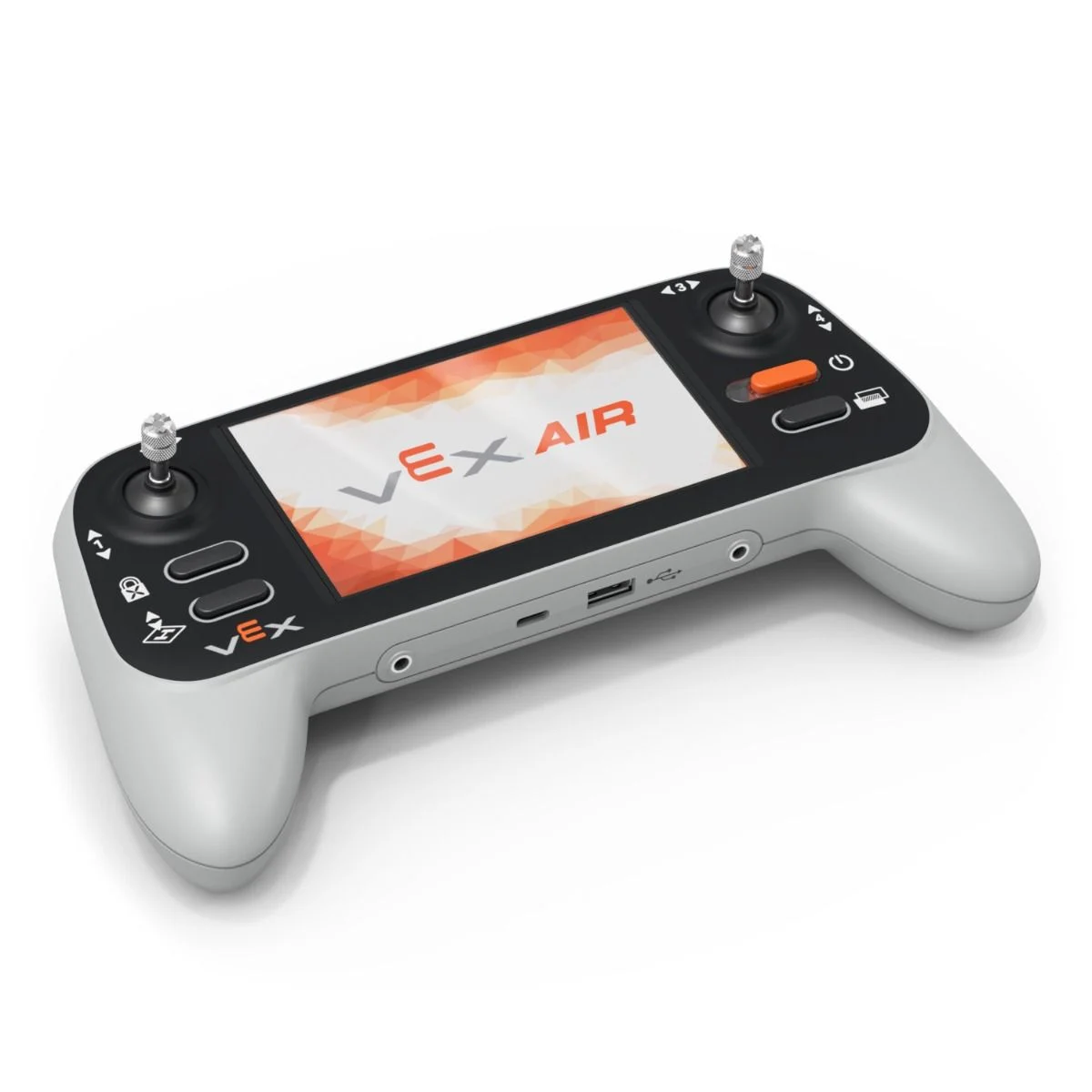

Controlador
- Controles: Joysticks duales y botones configurables.
- Pantalla: LCD color de 5”
- Vídeo: visualiza las cámaras en pantalla para vuelo, aterrizaje y alineación en primera persona.
- Datos: Ver datos de telemetría en pantalla.
- Audio: Altavoz para retroalimentación de audio.
- Conectividad: WiFi de doble banda, Bluetooth y USB.
Codificación
- Lenguajes: Bloques gráficos y Python.
- Plataformas: Windows, Mac, Chromebook, tableta y navegador.
- Software: VEXcode y Microsoft Visual Studio Code
Contenido
- Plan de estudios de drones
- Desarrollo profesional
- Documentación
Dron de competición VEX AIR (737-9000)
- (1) Dron VEX AIR
- (1) Controlador de dron VEX AIR
- (1) Módulo 1 – Pasivo
- (1) Módulo 2 – Motorizado
- (1) Módulo 3 – Magnético
- (2) Batería de alta capacidad
- (2) Batería de baja capacidad
- (1) Auriculares de comunicación
- (2) Juego de hélice adicional A (cantidad 4)
- (2) Juego de hélice adicional B (cantidad 4)
- (2) Cable USB-A a USB-C (1 paquete, 1 m)
- (1) Cable USB-A a USB-C (paquete de 4, 300 mm)
- (1) Adaptador de CA a USB-A (1 puerto, 15 W)
- (1) Adaptador de CA a USB-A (4 puertos, 48 W)
